Évolution préampli RIAA Xono : servo DC (MAJ 2/11/2020)

A peine terminé que le préampli Xono subit déjà des évolutions.

La plus grosse évolution et la mise en œuvre d'un mécanisme servo DC pour éliminer le courant continu en sortie et ainsi se dispenser des condensateurs de liaison.



Pour ce faire, je suis reparti sur le circuit du servo DC utilisé pour le prépré à base de LT1115.

                                                    Servo DC en surligné jaune


Mais, ce circuit ne fonctionnant qu'en +-15 ou +-18 volts, il faut ajuster la tension de base qui est en +-30v.

Pour ce faire, je suis parti sur le schéma du preampli phono VENDETTA SCM-2A (https://www.diyaudio.com/forums/analogue-source/90900-real-vendetta-9.html), qui utilise un servo DC avec une résistance et une diode zener pour ajuster la tension à 18v.

Le modèle fonctionne, mais au prix d'une dissipation de puissance dans la résistance.

C'est une solution simple, mais qui ne me satisfait pas totalement.

Ayant sous la main des régulateurs 7815 et 7915, je décide de tester avec ces régulateurs.

La consommation faible de l'ampli opérationnel fait que les régulateurs ne chauffent pas.

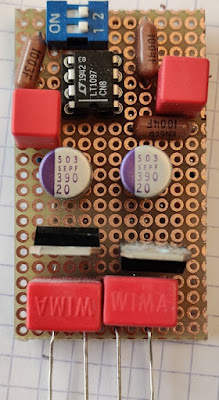

Voici donc la carte de test contenant le circuit servo DC:





Les deux petits Switch permettent

• d'activer le servo DC
• de supprimer le condensateur de sortie. Cela permettra ainsi de pouvoir facilement faire une comparaison avec ou sans servo DC.

Les deux circuits sont mis en place dans la partie préampli RIAA. ils sont connectés aux bornes des condensateurs de sorties et à l'entrée de la contre réaction. Ces circuits permettent de maintenir la tension de sortie à quasiment 0 mv.





Maintenant que le préampli RIAA fonctionne en servo DC, je décide de supprimer aussi les condensateurs en sortie du prépré.

Dès le branchement, on retrouve une tension de sortie de  4/5 mV, le circuit prépré étant très long à monter en tension.

Je laisse ce circuit monter en tension, mais au delà de 7 v en sortie du prépré, le servo DC n'arrive plus à corriger et voit sa tension de sortie augmenter.



Pour corriger ce problème, il faut ajuster l'étage de sortie du prépré pour ne pas délivrer plus de 6v.

Pour ce faire, je remplace la résistance de 3.3k par une résistance de 4.7k.

Cela va permettre de réduire la composante continue à 6v et aussi de maintenir un courant correcte pour les 2sk2145gr.



Avec cet ajustement, le servo DC joue parfaitement son rôle, et il n'y a plus de problème de composante continue en sortie.



A l'écoute,le servo DC apporte plus de transparences par rapport à la version avec les condensateurs de liaison, et aussi plus de détails.

C'est cette solution qui sera retenue pour le fonctionnement final. Reste à ajouter un système de relais pour déconnecter la sortie au moment de l’arrêt pour évité l’apparition d'une tension continue.



Une autre petite évolution concerne la mise en place d'un filtre passe Haut à 15 Hz permettant d'atténuer de 6 dB la résonance du bras.

Cette modification est plus simple, elle consiste à remplacer le condensateur de 1000uf dans la contre réaction par 2 condensateurs de 47uF, avec un jeu de Switch, on peut ainsi choisir le mode normal, filtrage à 15hz ou à 30 hz.



Les évolutions sont maintenant terminées, pour le moment...



Le gain en qualité est appréciable et rend le XOno encore plus performant que la version de base déjà très bonne.



Voici un extrait de The Wall en version condensateur et version servo DC.



MAJ :

Voici la différence de bruit de fond entre le mode avec ou sand Servo DC :

En bleu la version nDC Servo, en blanc la version avec condensateur.

Les deux courbes sont donc similaires, pas d'impact sur le bruit de fond.
