Construire un DAC DIY ESS ES9038Q2M et XMOS XU208 - Part 2

Les caractéristiques étant fixées, il faut maintenant trouver les composants, commençons par les principaux :

- La carte DAC ESS ES9038Q2M et son alim :

 Ce kit avec le sélecteur d'entrée est disponible sur ebay.
Vous pouvez aussi trouver la carte DAC seule chez audiophonics.
Cependant, la dernière version de la carte est faite pour fonctionner avec une alimentation de +15v par defaut, pour la remettre en mode +/- 15v il faut modifier quelques résistances (voir le site audiophonics).

La carte dispose de 3 entrées :

• SPDIF Coax, optique et I2S.

Les filtres intégrés sélectionnables sont les suivants :

• fast roll-off minimum
• slow roll-off minimum
• fast roll-off linear
• slow roll-off linear
• brickwall filter
• hybrid fas roll-off
• apodizing fas roll-off

L'ES9038Q2M supporte les formats suivants :

• Coaxial: 44.1K-192K 24BIT / DOP DSD64
• Optical: 44.1K-192K 24BIT / DOP DSD64
• IIS / DSD: 44.1K-384K 32BIT / DSD64, DSD128, DSD256

 - La carte XMOS XU208 :
 Disponible sur ebay.

 Cette carte supporte les formats suivant via USB :

• 44.1K-384K 32BIT / DSD64, DSD128, DSD256

En sortie, on retrouve une sortie SPDIF COAX, Optique et I2S.

C'est la sortie I2S qui sera connectée au DAC.
La sortie  SPDIF COAX aura une sortie à l'arrière du boitier, on ne sait jamais....

 La carte peut être alimentée par l'entrée USB ou par une alim externe de 5 volts. C'est cette seconde entrée qui sera utilisée pour ne pas utiliser l'alimentation de l'ordinateur et du RPI.

- Une carte avec circuit de régulation LM317 pour fournir le 5V.


- Un filtre secteur SCHAFFNER FN9222 (Audiophonics)

- Et pour un minimum d'optimisation :

• Remplacement des condensateurs de l'alimentation par des condensateurs de 10000 uF.

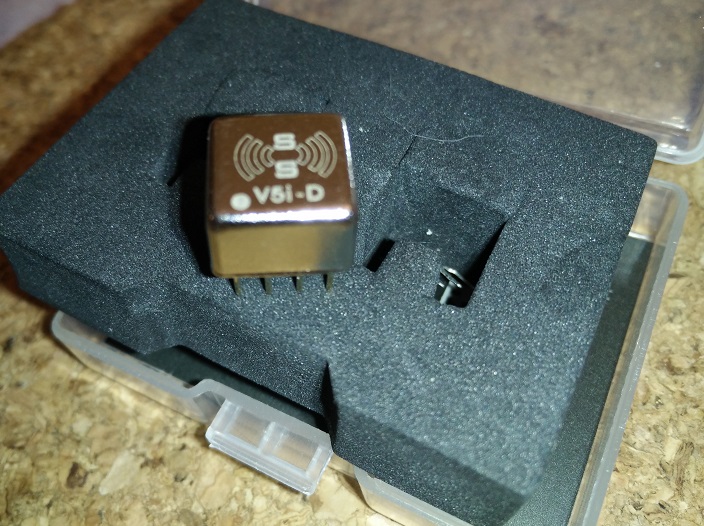

• Remplacement de l'AO d'origine par un Burson Audio V5i-D

 - Et quelques connecteurs plus un boitier HIFI 2000 Boitier Galaxy GX248 - 40x230x280 (Audiophonics)

Pour la façade, c'est du plexiglas de 4mm.

Un peu temps pour le montage et voici le DAC en fonctionnement :

Avec son sélecteur d'entrée rotatif SPDIF COAX, Optique ou I2S.
L'inverseur permet de choisir entre les 2 entrées USB.

Maintenant il ne reste plus qu'à l'utiliser avec le PC et le RPI (Volumio), à suivre....
